适用于中小型制桶企业的Z型剪板机

文/辛巧娟

目前，很多国内的大中型制桶企业，在生产桶顶盖的生产线上，都采用了卷板直接错位冲的新工艺，采用两台冲床直接在卷板上进行冲压，不仅生产效率高，而且材料利用率也高。但对于一些小型制桶企业，年产量不大，投资这样的生产线，利用率不是很高。对于小型制桶企业来说，采用Z型剪板机对卷料进行裁剪后冲压，无疑是最合理的选择，这样不仅能提高生产效率，更重要的是提高了材料利用率，节约了材料，而且投资也不大。

目前国内已有多家小型制桶企业使用了这种Z型剪板机，已被业内认可，产品有了质的提升。

Z型剪板机是将制桶企业将板料剪成Z形状条料的专用剪板机，是制桶企业冲裁桶底顶用的不错的专用设备，与普通剪板机剪的条料或楞形料相比，可节约材料达四分之一，有着很好的经济效益。

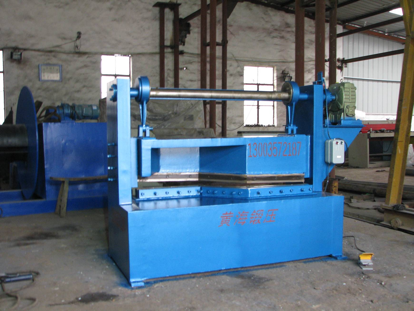

Ｚ型剪板机

普通剪板机只能作直线剪切，为节约材料、解决板料的剪切问题，长久以来，很多工厂采用普通剪板机手工上料裁剪，3～4人同时操作，一天只能剪切一两卷料，效率低，劳动强度大，工资成本高；有的企业还采用大型压力机，效率上去了，但是投资巨大，成本收回时间长；还有的企业将桶底顶加工进行外协，但外加工受配套方制约，不能保质保量、满足生产之需要。

Z型剪板机解决了以上的问题，投资小，效率高，剪切速度达30次/分钟，效率是人工的几十倍，与大型压力机相等，而投资成本只需大型压力机的十分之一。如与放料、校平机配套，实行自动化生产，效率更是全面提高。

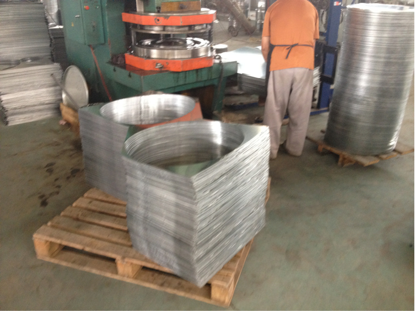

用Ｚ型剪板机下料后进行桶底盖冲压

目前的全自动数控放料校平Ｚ型剪切生产线上，Z型剪板机采用电磁式盘形制动装置，其传动方式由电动机带动装有减速机的轴转动，受脚踩开关控制，瞬时结合，完成剪切动作。Z型剪板机为上切式精密剪板机，传动系统和动力系统装配在剪板机的上方，工作台的水平高度低，一人操作，结构简单、调整操作、维修、维护方便，只需安装在预先做好的基础上，即可运转。

常见的Ｚ型剪板机生产线适用于下列工作情况：1、被剪切板料的温度：小于50度。2、在满负荷时，只作间断剪切；当板料厚度小于0.5mm时，开进行连续剪切。

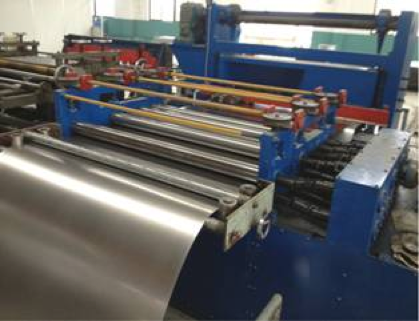

全自动数控放料校平Ｚ型剪切生产线

Z型剪板机主要技术参数：

1. 可剪切板料厚度：0.2～1.2mm。

2. 可剪切材料宽度：1250mm。

3. 被剪切板料抗拉强度：小于500N/mm2。

4. 最大剪切次数：30次/min。

5. 上刀架行程距离：68mm。

6. 上刀架剪切角度：1.5°。

7. 刀片全长：1500mm。

8. 刀片直线长度：1300mm。

9.刀片前后距离290mm。

10.剪切形状角度：135°。

11.工作台水平高度：570mm。

12.电动机功率：4KW。

13.机床外形尺寸：2170×1450×1550mm。

常见Z型剪板机的组成：

Z型剪板机主要由机体、传动系统、刀口调整部分、电器系统、控制系统等部分组成。机体主要由左右墙板和工作台、撑挡等焊接成一整体，是机床的主要承力部分。工作台面上还装有前托料架，方便板料的进入。电动机旋转，经过连轴接—减速机—连轴接—主轴—偏心轮—连杆—传动到上刀架，通过行程开关、电器控制系统，完成一个工作行程。上刀架为钢板焊接结构，具有良好的刚性，在偏心轮的驱动下，上下作直线运动。刀口调整部分：采用固定刀座于活动刀座相结合，方便Z型刀片的分别调整。Z型剪板机的电器系统：采用50HZ/380V三相四线供电。
