桶盖专用Z型剪板机的经济分析

南通黄海锻压机床有限公司 黄建业

2010年5月份，受苏州贝氏制桶与苏州吴氏制桶的委托，我司对两家200升桶盖的下料工艺进行了考察，两家均采用宽度为1250mm的卷材。苏州吴氏制桶采用直线剪板机剪成楞形，贝氏制桶刚刚成立，采用的是人工裁剪。

直线剪板机，剪成楞形，材料使用率低，浪费严重；人工裁剪，板材的使用率高，但人工成本高，劳动强度大，效率低。如果采用两台冲床直接在卷板上进行冲压的，板材的使用率高，效率高，但投资大，对两个企业来讲负担过大。

一、我司根据苏州贝氏制桶与苏州吴氏制桶的要求，进行设计与制造，历时一年，满足了用户的需要。

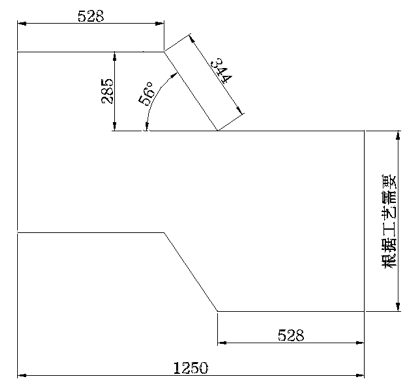

1、苏州贝氏制桶与苏州吴氏制桶提供的下料尺寸

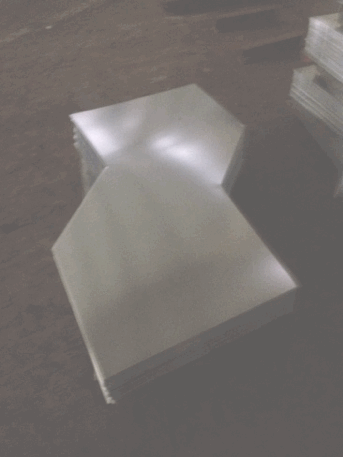

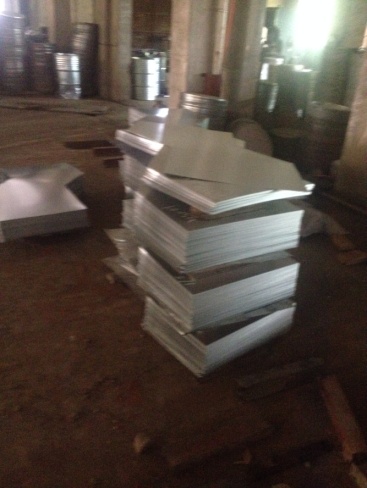

2、桶盖专用Z型剪板机剪切后的成品

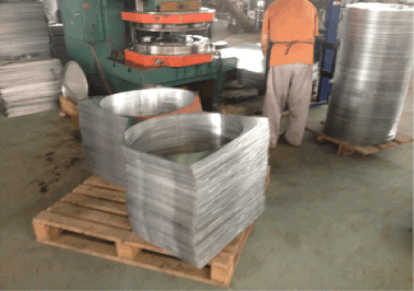

3、用Ｚ型剪板机下的料进行桶底盖冲压

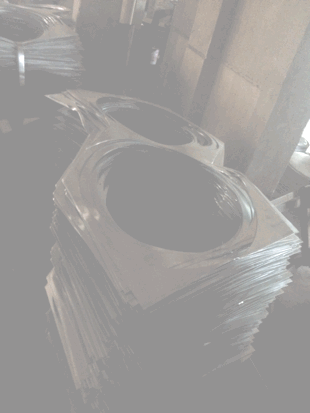

4、冲制后的材料

二、楞形料与Z形料的经济分析

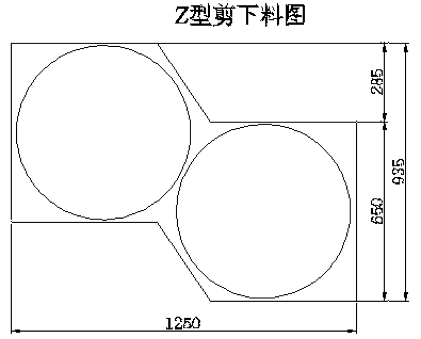

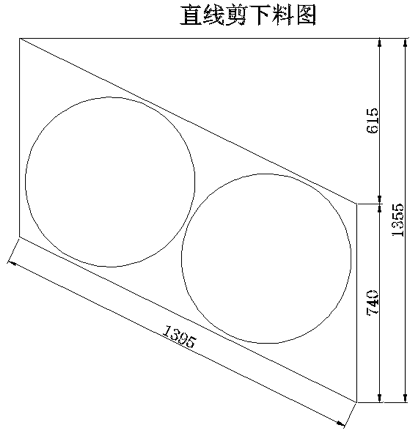

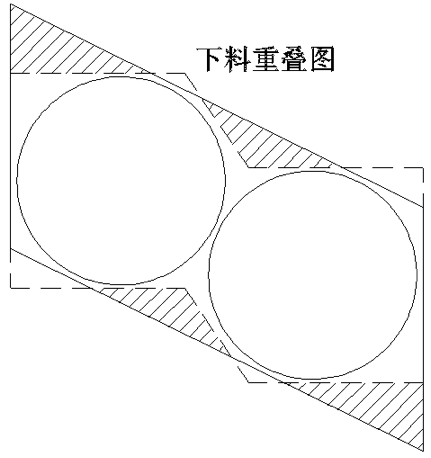

上图为Z型剪板机下料图，中图为直线剪板机下料图，下图是两种剪板机下料的重叠比较。

使用宽度1250mm板料，板厚1.0mm，冲制650mm两只桶盖，从上图可以看出两种剪切的不同效果。

以卷料4200元/吨计算 ：

以中小型企业年产10万只桶的规模，经济效益非常可观。

由此可以看出，使用Z型剪板机，能够减少企业的生产成本，提高企业的经济效益，提高材料使用率，是中小型制桶企业不错的选择。
