|
水性涂料施工的工艺浅析及涂装中的疑难与解决办法
文/谭炳盛
传统涂料对大气环境和人类健康都有很大的影响。传统涂料用有机溶剂作为稀释剂，含有大量的挥发性有机化合物(VOC)，这些物质通过吸入或皮肤接触对人体造成伤害。据统计，我国每年约有220万吨VOC排放到空气中。在VOC的排放总量中工业溶剂约占30%，成为主要的排放源之一，而涂料胶黏剂的VOC排放约占工业溶剂的70%。
此外，根据我国水性涂料产量、进出口量可以算出我国水性涂料的表观消费量(=产量+进口量-出口量)，2015年我国水性涂料表观消费量约为171万吨，到2016年增长至189万吨，由此可见，水性涂料在我国的市场空间较为广阔。
随着我国经济技术的发展，环境保护方面对铁路涂装提出了更高要求。水性涂料不仅可以在一定程度上减少VOC的排放，同时还能降低火灾危险性的等级，但从溶剂型往水性涂料转变可不是一朝一夕的事情。为此，我们今天就水性涂料在涂装过程中遇到的问题进行分析。
第1则
- 水性涂料施工的工艺浅析 -
水性涂料对涂装表面的清洁度要求特别高，所以涂装前的表面处理尤为重要，除正常的钢材预处理外，在涂装前还要对表面彻底清理，用白刚玉等对车体表面进行喷砂处理，清除车体表面的油污、灰尘等所有的污物。也可在水性涂料涂装前预涂一道溶剂型涂料，一般预涂的溶剂型涂料选择快干型、附着力好的涂料，如醇溶性的乙烯磷化底漆等。
在车体预涂底漆干燥后再进行水性涂料的涂装，采用65：1无气喷涂机，调整空气压力在0.3～0.4MPa，喷嘴为25P25，进行湿碰湿2道涂装罐车车体，涂装厚度要求不低于80μm，两道间隔时间为20～30min。其间对涂膜进行检查，有无流坠、漏涂等漆膜缺陷，对流坠部位用刷子进行轻刷抹平，对漏涂部分进行补涂。第二道涂装与第一道涂装操作相同，如有少量流坠，需立即用油漆刷轻轻刷平。烘干。在气温低于15℃、阴雨天或需要立即出厂房的车体涂装后应进行烘干，烘干温度应在60℃左右，烘干0.5～1.0h。黑色水性涂料涂装后涂膜呈灰绿色，干燥后呈现黑色，无光泽。
第2则
- 水性涂料涂装中疑难与办法 -

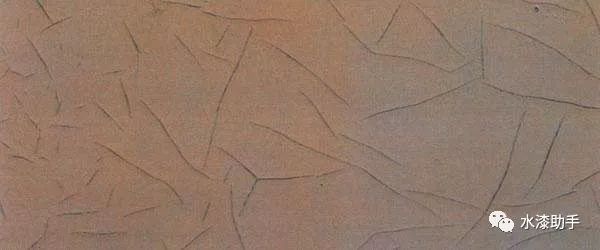

龟裂：主要发生在水性涂料与溶剂型涂料配套涂装的情况下，后期施工的水性涂料涂层中如溶有溶剂型涂料，就容易发生龟裂现象。
解决措施：喷涂溶剂涂料时需要做好防护，避免溶剂涂料飞散到水性涂料的待喷涂部位。
缩孔：水性涂料以水为介质，当待涂装面清理不干净而存在污物时，因为水的表面张力大，容易造成缩孔现象。
解决措施：彻底检查待涂装面状态，必要时用砂纸对底漆表面拉毛处理，使之具有一定的粗糙度，利于面漆涂装。
坠裂：厚涂时，当湿膜厚度超过120μm时，易发生坠裂现象。
解决措施：采用多次喷涂的方式，达到规定要求，每次喷涂时间间隔不得＜5min，每次喷涂膜厚控制在30～40μm（干膜）。
水性涂料市场潜力很大。并可广泛应用于汽车整车制造业之外的金属五金件的涂装。当前我国现已成为全球最大的制造业基地，这些新的应用领域相信在未来也将有着快速的增长态势。
|
