钢桶新标准宣贯培训讲义(1)

文/杨文亮

一、我国钢桶国家标准简介

我国钢桶标准GB325从1964年首次发布后,经过了几次大的修订,虽然有了较大进步,但总是达不到与国际接轨的水平。直到2000年我国第三次对国标进行修订时,仍过于迁就我国钢桶制造业技术和装备现状,未对国际上钢桶标准的重大变化引起足够的重视,GB/T325-2000钢桶标准始终未能与国际标准接轨,使我国钢桶标准落后国外工业发达国家先进标准,由此导致GB/T325-2000钢桶标准缺乏技术先进性和国际通用性,不能满足国内市场和国际贸易需要,按国标生产的钢桶无法走出国门。因而我国钢桶标准问题一直以来就是行业内高度关注的焦点之一。

根据国家标准化管理委员会的要求,全国包装标准化技术委员2O07年下达了对GB/T325-2000《包装容器钢桶》进行修订的通知,为了解决国标与国际要求接轨的问题,在此次标准修订过程中标准修订工作组充分的考虑目前国内外制桶行业和产品现状,力求制定的标准体现出科学性、先进性和可发展性。

此次修订将钢桶标准系列化,引进国际标准,并为以后进一展补充新的产品内容预留空间。先期计划制修订的钢桶系列标准包括:

GB/T325.1《包装容器 钢桶 第1部分:通用技术要求》;

GB/T325.2《包装容器 钢桶 第2部分:208L、210L和216.5L全开口钢桶》;

GB/T325.3《包装容器 钢桶 第3部分:212L、216.5L和230L闭口钢桶》;

GB/T325.4《包装容器 钢桶 第4部分:200L及以下全开口钢桶》;

GB/T325.5《包装容器 钢桶 第5部分:200L及以下闭口钢桶》;

GB/T325.6《包装容器开 钢桶第6部分:全口锥形钢桶》。

目前GB/T325.1、GB/T325.2、GB/T325.3已经发布实施,今年GB/T325.4、GB/T325.5也已正式发布,GB/T325.6已进入申请立项程序。从标准的制定方式和已发布的标准内容可以看到我国钢桶标准正在一步一步向国际要求靠拢的进展。

1、GB/T 325.1-2008增加了开口锥形钢桶

开口锥形钢桶是欧洲标准的钢桶,是国际贸易中货物包装的最流行的钢桶之一,近年来也在我国的大批量使用,锥形桶相对于直开口钢桶具有如下优点:空桶可以套装堆码,节省运输空间和费用;尺寸符合国际运输标准;内装货物装卸方便,易实现反复多次使用。虽然这种类型的钢桶优势明显,运用广泛,但在我国以往的国标中未能找到踪影。GB/T 325.1-2008增加了开口锥形钢桶,无疑我国标准向国际标准迈进了一大步。

2、200L以上的钢桶标准引入国际标准

GB/T325.2、GB/T325.3根据我国实际情况修改采用了IS0国际标准,这意味着我国200L以上的钢桶标准直接与国际接轨:

(1)直径尺寸国际化

旧国标中规定的钢桶直径与国际标准钢桶存在很大的差异,造成我国钢桶出口后难以在当地修复,在国际运输中还不能达到最大程度的装箱空间,无形中增加了运输费用。在新国标中钢桶直径直接引用了ISO 15750标准要求,直径与国际标准一致后,满足了国际标准集装箱分组并列堆放的要求,放置后整个集装箱没有多余的空间,能在运输中占到最合理的堆放空间,减少运输成本。

(2)标准中未限制环筋的形式

由于钢桶的环筋是钢桶的最大直径处,会影响钢桶在集装箱中的空间合理安排。旧国标中规定的环筋单一,且环筋直径比较大,按旧标准生产的钢桶在运输中会不合理的占用空间。新国标中未限制环筋形式,因此也包含了国际流行的“w”环筋,“w”环筋桶被称为集装箱专用钢桶,使用“w”环筋能减小环筋顶部的最大直径,还能不损害钢桶的强度,而且桶身形状美观,在集装箱运输中能最大限度的利用空间,达到最经济的运输费用,因此在国际贸易中被广泛的应用。

(3)取消了旧标准中钢桶按厚度分类的方法。随着科技进步,钢桶的材质、结构及加工工艺不断改进,钢桶向薄型化发展。旧国标中钢桶按材质的厚度分类,限制了向薄型发展的空间,既不利于降低成本也不利于环保。新国标取消了钢桶按厚度分类的方法,只规定了钢板厚度为0.6mm~1.6mm,在保证产品功能的前提下允许钢桶生产向轻薄型发展,鼓励企业通过改进产品的结构和工艺来减小钢板的厚度,降低钢桶的生产成本,由市场选择为导向,由技术来促发展。

(4)改进了桶底和桶顶的结构

旧国标中闭口钢桶的桶底和桶顶均为平面,注入口中心离外壁的距离为75mm,无论怎样倾斜钢桶,桶内的液体都无法倒干净。新标准与IS0接轨后,桶顶、桶底可以为凸面、平面或凹面,将桶顶设计为凸面,注入口位于凸面一边,钢桶倾斜时,可以倒干净桶内液体,能减少内容物的浪费,同时也便于钢桶的再次回收利用。另外,钢桶的桶口与桶顶边缘平齐,可防止钢桶露天存放时雨水内渗造成钢桶内锈或污染内容物。钢桶桶底设计成凹面结构也可以使钢桶产生一定的内部压力而不易渗漏。

3、新钢桶标准的修订模式具有前瞻性

此次标准修订将钢桶标准拆分、系列化,这种模式前瞻性很强,便于标准的进一步国际化,对于我国钢桶标准的进一步发展具有指导性的意义:

(1)方便修订

系列化后,标准有针对性的对不同产品进行表述,当国际上某类产品有先进的结构、工艺需要引入的时候,我国对标准进行修订只需针对该部分标准进行,不需要大动干戈,全盘考虑,显然时效性也会增加。

(2)为标准扩充预留了空间

根据2007年制定的方案,钢桶标准设计是按系列化得形势分为5个部分,实际上发展的空间非常大,只要有需要,标准就可以继续往下一个部分一个部分的扩充。比如起草工作组已经在对GB/T325.6开展调研和立项前的准备工作,这部分内容就是针对GB/T325.1中增加的开口锥形钢桶进行的。下一步还可以紧跟国际钢桶的发展形式进行扩充,比如可以将大型集装箱钢桶、钢塑复合桶等纳入到钢桶系列标准中来。总的来说,新钢桶国标在我国以往标准的基础上向前迈进了一大步。钢桶系列国标的发布,预示着我国钢桶标准修订工作已经敞开大门, 逐步向国际靠拢。

4、我国钢桶系列标准已经形成

除了上述介绍的钢桶国家标准GB/T 325系列标准以外,还发布了其它很多专用钢桶的标准,共同组成了一整套钢桶标准,形成了全方位的阵容。今天,我国钢桶系列标准已经形成,这代表了我国钢桶业的发展成果以及市场应用的广泛。

目前应用的钢桶标准系列主要有:

GB 325.1~325.5《包装容器 钢桶》(五个标准)

GB/T 13251-2008《包装 钢桶 嵌入式法兰封闭器》

GB 15473-1996《黄磷包装》

GB/T 14493-2008《一次性使用电石包装钢桶》

GB/T 15956-2008《重复性使用电石包装钢桶》

GB/T 15915-2007《包装容器 固碱钢桶》

GB/T 13252-2008《包装容器 钢提桶》

GB/T 17343-1998《包装容器 方桶》

GH/T 1015-1999《蜂蜜包装钢桶》(供销部行标)

BB/T 0067-2014《包装容器 钢塑复合桶》(包装业行标)

FJ 1042-1996《低、中水平放射性固体废物包装容器 钢桶》(核工业行标)

HG 2823-1997《一氟三氯甲烷包装钢桶》(化工业行标)

NY/T 1131-2006《浓缩天然胶乳包装容器 钢桶》(农业行标)

LY/T 1145-1993《松香包装桶》(林业行标)

二、国家标准GB/T 325.4解析

新发布的国家标准GB/T 325.4《包装容器 钢桶 第4部分:200L及以下全开口钢桶》。这部分标准是根据原国家标准GB/T325-2000《包装容器 钢桶》的内容修订的,基本保留了原标准中关于全开口钢桶的内容。

——————————

1 范围

GB/T325的本部分规定了总容量为200L及以下全开口钢桶的结构尺寸。

本部分适用于总容量200L及以下全开口钢桶的制造。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改)适用于本标准。

GB/T 325.1 包装容器 钢桶 第1部分:通用技术要求

GB/T 4122.4 包装术语 第4部分:材料与容器

GB/T 13251 包装容器 嵌入式法兰封闭器

3 术语和定义

GB/T 4122.4界定的术语和定义适用于本文件。

——————————

【解读要点】

本标准涉及的钢桶容量是从25L~200L之间的常用规格。一般来说,在这个容量范围内的钢桶,制造工艺、设备、材料等都是同一类的,有共同的特点,比如材料多选用冷轧薄钢板,桶表面涂装油漆等等,最小容量(25L)的钢桶制造工艺和设备类型,同最大容量(200L)的钢桶制造工艺和设备类型几乎是一致的,只是设备的大小或型号不同。对于小于25L的钢制容器,有人称为罐,也有人称桶,他们也有其共同的生产工艺和设备、材料等,如材料多选用马口铁,桶身缝焊机多采用铜丝焊机,一般为表面印铁,通常桶上都设置有提环,封闭器也不同等等,与本标准所规定的25L~200L钢桶有很大的区别,而且生产设备和工艺等等都不可通用。

对于25L以下、1L以上的金属容器,通常是介于桶和罐之间的产品,其归属的国家标准主要和以下几个:

GB/T 13252 《包装容器 钢提桶》

GB/T 17343 《包装容器 方桶》

GB/T 15170 《包装容器 工业用薄钢板圆罐》

除此之外,还有一些其他的金属罐的标准,涉及的容量通常在1L以下,不属于钢桶类产品,这里不再详述。

本标准引用的封闭器国家标准是基本采用GB/T 13251-2002《包装容器 钢桶封闭器》,因为修订后的标准GB/T 13251-2008《包装 钢桶 嵌入式法兰封闭器》所涉及的封闭器中,不包含全开口钢桶封闭器。所以,本标准就将全开口钢桶封闭器部分作为附录附在标准后面。这个符录也可以说是对GB/T325.2全开口钢桶标准的一些补充。

本标准部分的通用技术要求内容,归属于标准GB/T 325.1部分,其解读内容请参看《钢桶包装标准应用指南》第一章。

——————————

4 规格尺寸

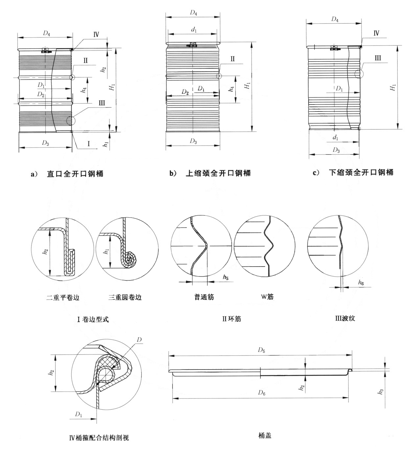

4.1 钢桶尺寸标如图1所示,具体规格尺寸见表1、表2。

../../Users/winlyons/Downloads/扫描文件/GBT%20325-4-201
图1 全开口钢桶

表1 直开式全口钢桶规格尺寸(单位为毫米)

尺寸
符号

项目说明

公称容量

200L

100L

80L

50L

35L

25L

D1

内径

560±2

500±2

395±2

395±2

355±2

285±2

H1

全高

895±3

610±3

775±3

485±3

435±3

465±3

D2

环筋外径

≤585
(≤575)*

-

-

-

-

-

D3

卷封边缘处径

575±2

515±2

401±2

401±2

361±2

291±2

D4

封闭箍外径

≤600

≤540

≤420

≤420

≤380

≤310

h5

环筋高

-

10±2

7±2

7±2

7±2

7±2

h4

环筋间距

280±3

280±3

330±3

260±3

210±3

240±3

h6

波纹高

3±1

-

2±1

2±1

2±1

2±1

h1

桶底深

19±1

16±1

16±1

16±1

16±1

10±1

h2

桶盖深

19±1

16±1

16±1

16±1

12±1

12±1

h3

桶盖边深

8.5±1

7±1

7±1

7±1

7±1

7±1

D

卷管直径

10±1

10±1

6.5±1

6.5±1

6.5±1

6.5±1

D5

桶盖外径

583±2

522±2

413.5±2

413.5±2

373.5±2

303.5±2

D6

桶盖配合外径

558.8±1

498±1

393.5±1

393.5±1

353.5±1

283.5±1

* 是桶身环筋为“W”筋时的环筋外径。

表2 缩径式全开口钢桶规格尺寸 (单位为毫米)

尺寸
符号

项目说明

公称容量

200L

100L

80L

63L

45L

35L

25L

D1

内径

560±2

470±2

425±2

395±2

370±2

355±2

285±2

d1

缩径内径

530±2

455±2

395±2

380±2

355±2

340±2

272±2

H1

全高

910±3

665±3

655±3

605±3

505±3

435±3

465±3

D2

环筋外径

≤585
(≤575)*

-

-

-

-

-

-

D3

卷封边缘外径

575±2

461±2

401±2

385±2

361±2

346±2

278±2

D4

封闭箍外径

≤570

≤495

≤450

≤420

≤395

≤380

≤340

h4

环筋间距

280±3

220±3

210±3

260±3

280±3

210±3

240±3

h5

环筋高

-

10±2

7±2

7±2

7±2

7±2

7±2

h6

波纹高



3±1

2±1

2±1

2±1

2±1

2±1

h1

桶底深

19±1

16±1

16±1

16±1

16±1

16±1

16±1

h2

桶盖深

19±1

16±1

12±1

16±1

13±1

12±1

12±1

h3

桶盖边深

8.5±1

7±1

7±1

7±1

7±1

7±1

7±1

D

卷管直径

10±1

6.5±1

6.5±1

6.5±1

6.5±1

6.5±1

6.5±1

D5

桶盖外径

583±2

488.5±2

443.5±2

413.5±2

388.5±2

373.5±2

303.5±2

D6

桶盖配合外径

558.8±1

468.5±1

423.5±1

393.5±1

368.5±1

353.5±1

283.5±1

*是桶身环筋为“W”筋时的环筋外径。

——————————

【解读要点】

全开口钢桶是指有可拆卸桶盖的钢桶。将其顶盖移开后,通常形成一个与桶身有同样大小直径的开口。桶顶盖由封闭箍、夹扣或其他装置固定在桶身上。全开口钢桶分两种型式:

a)直口式全开口钢桶:是指开口直径与钢桶直径相等的钢桶;

b)缩径式全开口钢桶:是指桶身直径在顶部或底部向内缩小的钢桶,其开口直径与钢桶口部缩颈直径相等。

1、关于钢桶的规格系列

实际上,原先我国的钢桶规格非常多,初步统计有74种之多。由于容量规格不统一,钢桶不能形成系列产品,给使用、运输和装卸带来极大的困难。因此钢桶的容量规格必须简化和统一,使钢桶形成系列产品。

根据GB 1.7中的规定:“产品包装系列应保持最少的包装规格数。包装规格要适合最终用途或产品平均消耗量。”国际标准化组织(ISO)第41号导则《消费者对包装的要求》提出“产品包装系列应保持最少规格数,上一规格是下一规格的倍数”。

所以,钢桶的容量标准应制定为200L、100L、50L、25L四种规格,这是最基本的国际标准规格。考虑到我国的实际情况,本标准直开口钢桶容量确定为200L、100L、80L、50L、35L和25L六种规格,缩颈开口钢桶容量确定为200L、200L、80L、63L、45L、35L和25L七种规格。这些规格的直径和高度等主要尺寸都与原国家标准有较大的差别,主要是考虑到集装箱运输的要求,力求使集装箱运输空间能最大程度的利用。

在实际生产经营中,可能用户会提出各种不符合标准的规格要求。一般情况下,应尽量推荐使用标准规格,尤其是200L、100L、50L和25L为首选规格。不符合标准规格的钢桶,我们称为非标钢桶。非标钢桶在确定钢桶直径尺寸时应使最大直径符合GB/T 13201《圆柱体运输包装尺寸系列》的规定,使钢桶的装运可最大限度的节约运输空间,适合采用托盘、集装箱等现代化运输方式。非标钢桶的高度尺寸一般按黄金分割理论确定即可,即直径/高度=0.618。这个比例也不是绝对的,为了满足容量的要求,高度尺寸只要大致接近黄金分割点就可以了。

不同的直径规格,意味着制桶企业要准备一整套专用胎膜具,而且还要满足设备的调整范围,不仅增加了生产成本,也给生产管理增加了难度。

本标准中35L和45L两种规格是过渡规格,之所以保留是因为目前在国内还有一定的用户。一般情况下,尽量不采用这两种规格,这两种规格要逐步统一到25L和50L这两个标准规格上去。在实际生产中,63L和80L这两种规格也要逐步减少,最后也要统一到100L和50L这两种规格上去。

所以,从目前国际上钢桶标准的发展要求来看,我国的钢桶标准化还有很长的路要走,钢桶的容量规格最终统一到200L、100L、50L和25L四种规格上是最终的目标。

表1显示了原标准与新标准在钢桶直径系列上的差别。

表1 全开口钢桶旧标准与新标准直径系列对照表

容量系列

直径系列尺寸(mm)

200L

100L

80L

63L

50L

45L

35L

25L

旧标准

直开口

560

430

415

385

385

-

330

-

缩颈

-

430

415

385

385

365

330

-

新标准

直开口

560

500

395

-

395

-

355

285

缩颈

560

470

425

395

-

370

355

285

2、关于钢桶的结构和尺寸

100L及以下的全开口钢桶一般桶身上不设置环筋,只设置波纹,所以标准表1和表2中没有指出相关尺寸。

钢桶的卷边形式分为二重卷边(五层)和三重卷边(七层)两种,主要根据钢桶所盛装的货物要求不同而定,三重卷边的密封性能和卷边强度要高于二重卷边。一般情况下,50L及以下的闭口钢桶和全系列开口钢桶,可采用二重卷边,50L~200L的闭口钢桶多采用三重卷边。

对于特殊要求的100L及以下的闭口钢桶,还可采用旋盖型封闭器、揿压式封闭器、顶压式封闭器等等,这些特殊封闭器的选用,在标准GB/T 13251-2002中有较详细的规定。

标准中所规定的尺寸,除了200L、100L、50L和25L这四种规格是必须遵守的之外,其他规格的高度尺寸可以根据用户需要稍作更改,因为有些用户可能会提出不合标准的要求。所有规格的内径尺寸,建议最好不要更改。

这个标准中首次规定了桶底缩口的全开口钢桶结构,这也是近年来比较常见的一种缩口型式。这种钢桶也便于堆码。如果从节约的角度来看,缩颈桶在不改变容量的情况下,桶底顶下料尺寸缩小了,从一定程度上是节约了原材料。

标准推荐采用缩颈形式和“W”环筋形式,因为这两种型式有如下特点:

(1)桶身和桶口强度较高,不易变形;

(2)钢桶最大外径较小,节约运输空间;

(3)在容量不变的情况下,节约桶底顶材料。
